Клапан противопожарный ПРОК-90(120)-НЗ(КОМ-3)-БП

✓ Всегда в наличии / под заказ Доставка по всей России

Расшифровка:А — лопатки из алюминиевого профиля (без А — оцинкованные) · У — утеплённый, с греющим кабелем · СТ — стеновой монтаж · УСЛ — усиленная конструкция · М/Р — электропривод / ручной сектор · МВ — привод с возвратной пружиной

Клапаны противопожарные (НЗ)КОМ предназначены для установки в приточно-вытяжные каналы как противодымных, так и общеобменных систем вентиляции и служат для их открытия при включенных вентиляторах, а также исключают потери тепла при выключенных вентиляторах. Устанавливаются у вентиляторов. Клапаны имеют огнестойкость по потере плотности (Е) и по потере теплоизолирующей способности (I).

⚙️ Подбор и заказ

Диаметр D, мм Предел огнестойкости

Опции исполнения

Клеммная коробка (К) Коробка распаячная (РК) Морозостойкое (МС) МС + греющий кабель (ГК) МС + кабель на приводе (УП) Терморазмыкающее устройство (ТРУ TS) Нержавеющая сталь (AISI)

Комментарий к позиции (система, объект, привязка к проекту) Прикрепить файл — чертёж, спецификация, фото

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Бренд Вентар-С

Исполнение Нормально закрытые специализированные

Наименование клапана ПРОК

Подробно

Описание

Удельное сопротивление клапана дымогазопроницанию 13000 м3/ч. Климатическое исполнение УХЛ2 по ГОСТ 15150-69. При комплектации электроприводом с толкательным механизмом, необходимо утеплять электроприводом греющим кабелем МС(УП).

Нормально закрытый клапан НЗ(КОМ) состоит из:

корпуса, изготовленного из оцинкованной или нержавеющей стали толщиной 1 мм
огнеупорных одной или нескольких заслонок из негорючих минеральных материалов

Предел огнестойкости клапанов КОМ:

EI 90
EI 120 - в режиме нормально закрытого

Двигательные механизмы, применяемые на клапанах КОМ:

Пружина растяжения
Электропривод BELIMO реверсивный
Электропривод AIRS реверсивный
Электропривод BELIMO с возвратной пружиной
Электропривод AIRS с возвратной пружиной

220/24 В выбор на все приводы

Клапан противопожарный (НЗ)КОМ круглого сечения состоит из корпуса, изготовленного из оцинкованной или нержавеющей сталей толщиной 1 мм, огнеупорных одной или нескольких заслонок из негорючих минеральных материалов. Предусмотрена возможность комплектации электромеханическим приводом в качестве толкателя. Размещение привода снаружи клапана. Корпус имеет глубину 300 мм и конструктивно аналогичен отрезку воздуховода такой же длины. Соединение фланцевое. Заслонки, по типу многослойный сэндвич, изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными или нержавеющими металлическими листами. В качестве уплотнителя используется противопожарный уплотнитель (термоактивная лента).

Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Клапаны устанавливаются в канал с разным направлением воздушного потока:

Клапаны КПП НЗ(КОМ) круглые:

клапан круглого сечения

Клапан противопожарный ПРОК-90(120)-НЗ(КОМ-3)-БП

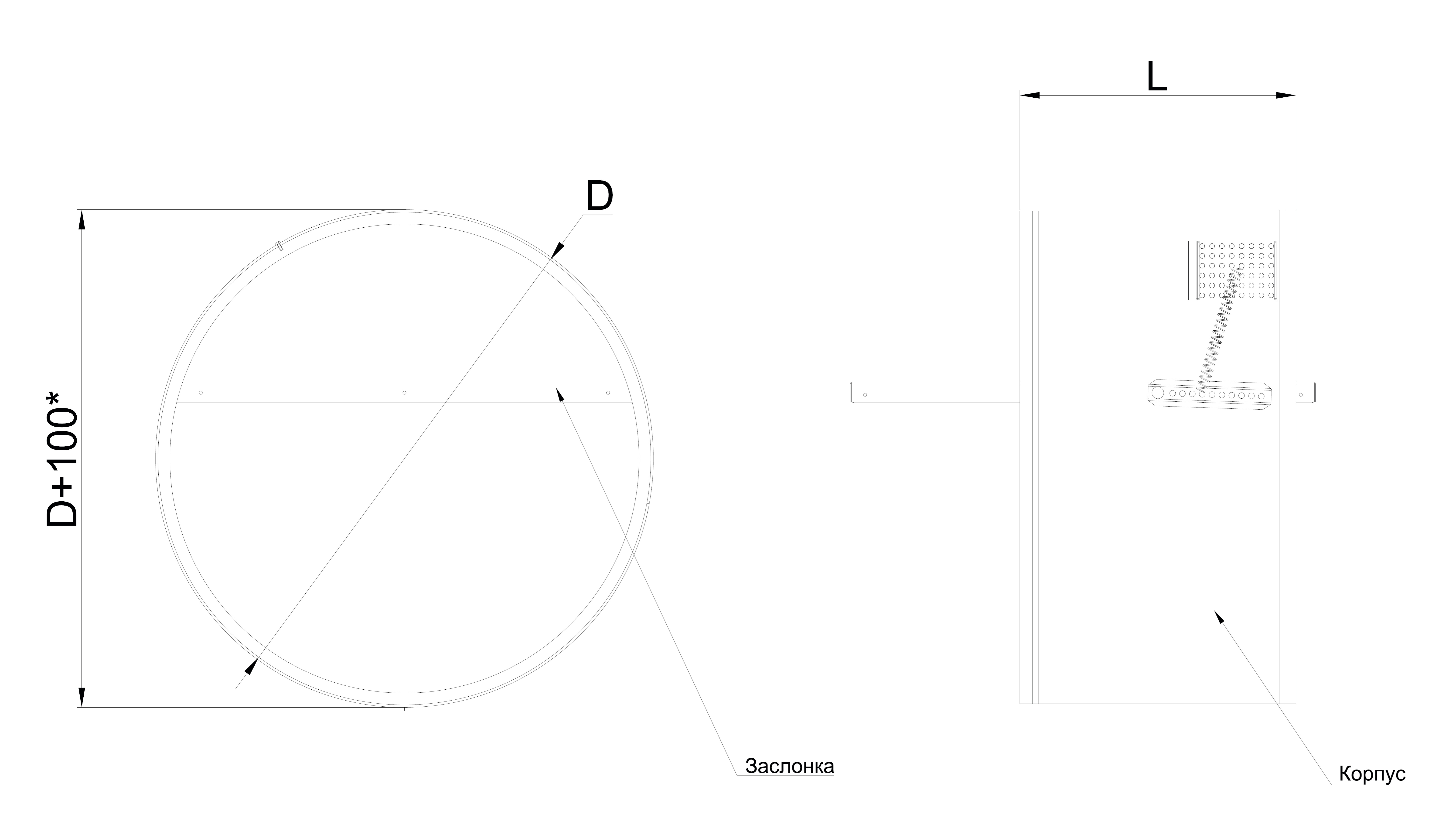

Чертеж клапана EI 90(120)

Технические характеристики НЗ(КОМ)

Пример заказа
