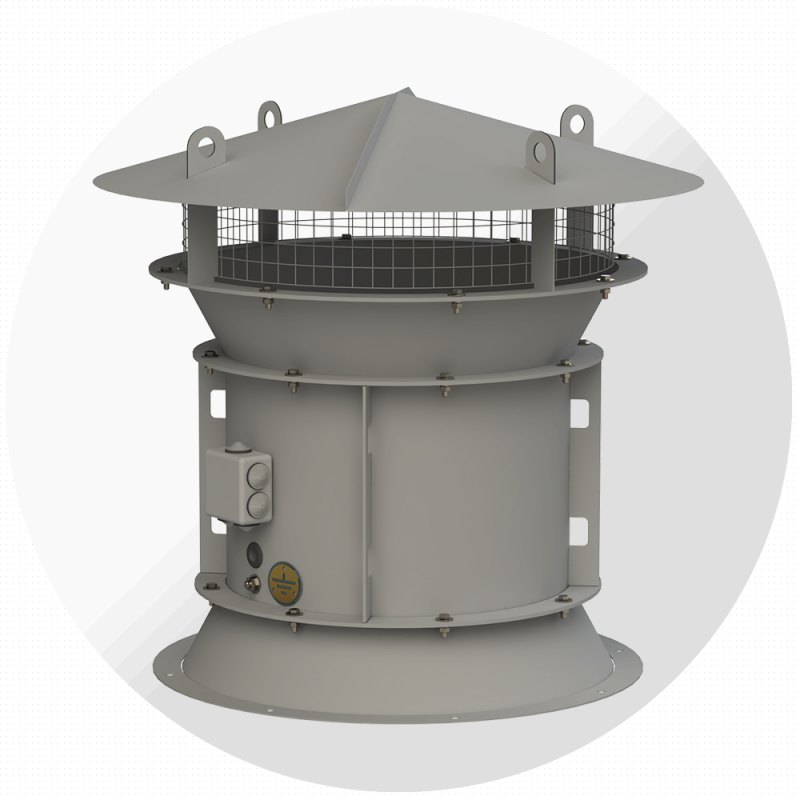

Крышный осевой вентилятор ВКО-13-284 №9, Ø900 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный осевой вентилятор ВКО-13-284 №9 — крышный осевой вытяжной вентилятор завода «Виктория» (Москва). Номер 9: диаметр рабочего колеса 900 мм. В каталоге завода 21 исполнение по двигателю: производительность от 5400 до 53 800 м³/ч, полное давление до 966 Па, мощность 0,75–22 кВт.
Устанавливается на кровле и удаляет воздух из помещения напрямую или через сеть воздуховодов. Выполнен на базе осевого вентилятора ВО-13-284, защищён зонтом от осадков, стыкуется со стаканом СМК/СМКУ через переходник ПО-СМК.
Исполнения по электродвигателю
ВКО-13-284 построен на базе осевого вентилятора ВО-13-284 с 12-лопастным колесом (аэродинамическая схема К.06), поэтому его аэродинамика совпадает с ВО-13-284 того же номера. В обозначении сохраняются число лопаток, угол их установки, номер, мощность и обороты.
1500 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКО-13-284-12к/17-9-5,5-1500 | 12 | 17 | 10 900–22 800 | 650…153 | 1617…1 | АИР112M4 | 5,5 | 1440 |
| ВКО-13-284-12к/20-9-7,5-1500 | 12 | 20 | 13 400–29 100 | 721…253 | 671…0 | АИР132S4 | 7,5 | 1455 |
| ВКО-13-284-12к/25-9-11-1500 | 12 | 25 | 18 100–34 900 | 752…363 | 660…0 | АИР132M4 | 11 | 1450 |
| ВКО-13-284-12к/30-9-11-1500 | 12 | 30 | 23 600–41 100 | 813…506 | 642 | АИР132M4 | 11 | 1450 |
| ВКО-13-284-12к/35-9-15-1500 | 12 | 35 | 27 700–44 900 | 875…597 | 639…0 | АИР160S4 | 15 | 1450 |
| ВКО-13-284-12к/40-9-18,5-1500 | 12 | 40 | 31 000–49 300 | 931…735 | 639…0 | АИР160M4 | 18,5 | 1460 |
| ВКО-13-284-12к/45-9-22-1500 | 12 | 45 | 37 000–53 800 | 966…848 | 568…0 | АИР180S4 | 22 | 1470 |
1000 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКО-13-284-12к/17-9-1,5-1000 | 12 | 17 | 7100–15 000 | 281…66 | 267…0 | АИР90L6 | 1,5 | 935 |
| ВКО-13-284-12к/20-9-2,2-1000 | 12 | 20 | 8800–19 100 | 312…109 | 290…0 | АИР100L6 | 2,2 | 940 |
| ВКО-13-284-12к/25-9-3-1000 | 12 | 25 | 11 900–23 000 | 325…157 | 286…0 | АИР112MА6 | 3 | 950 |
| ВКО-13-284-12к/30-9-3-1000 | 12 | 30 | 15 500–27 000 | 352…219 | 278…0 | АИР112MА6 | 3 | 950 |
| ВКО-13-284-12к/35-9-4-1000 | 12 | 35 | 8200–29 500 | 378…258 | 276 | АИР112MВ6 | 4 | 950 |
| ВКО-13-284-12к/40-9-5,5-1000 | 12 | 40 | 20 400–32 400 | 402…318 | 276…1 | АИР132S6 | 5,5 | 950 |
| ВКО-13-284-12к/45-9-5,5-1000 | 12 | 45 | 24 300–35 400 | 418…367 | 246…0 | АИР132S6 | 5,5 | 950 |
750 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКО-13-284-12к/17-9-0,75-750 | 12 | 17 | 5400–11 300 | 158…37 | 150…0 | АИР90LА8 | 0,75 | 705 |
| ВКО-13-284-12к/20-9-1,1-750 | 12 | 20 | 6600–14 400 | 175…61 | 163…0 | АИР90LВ8 | 1,1 | 710 |
| ВКО-13-284-12к/25-9-1,1-750 | 12 | 25 | 8900–17 200 | 183…88 | 161…0 | АИР90LВ8 | 1,1 | 710 |
| ВКО-13-284-12к/30-9-1,5-750 | 12 | 30 | 11 600–20 300 | 198…123 | 156…0 | АИР100L8 | 1,5 | 700 |
| ВКО-13-284-12к/35-9-2,2-750 | 12 | 35 | 13 700–22 100 | 213…145 | 155…0 | АИР112MА8 | 2,2 | 710 |
| ВКО-13-284-12к/40-9-2,2-750 | 12 | 40 | 15 300–24 300 | 226…179 | 156…0 | АИР112MА8 | 2,2 | 710 |
| ВКО-13-284-12к/45-9-3-750 | 12 | 45 | 18 200–26 500 | 235…206 | 138…0 | АИР112MВ8 | 3 | 710 |
Расшифровка обозначения
ВКО-13-284-12к/30-9-N-n
| ВКО | тип вентилятора |
| 13-284 | базовый осевой вентилятор ВО-13-284 |
| 12к/30 | 12 лопаток (схема К.06), угол установки 30° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКО, мм
| Номер ВКО | h вала ЭД | A | H | D | D1 | d | n |
|---|---|---|---|---|---|---|---|
| 9 | 100-132 | 1606 | 1875 | 1210 | 1180 | 16 | 12 |
| 9 | 160-180 | 1606 | 1990 | 1210 | 1180 | 16 | 12 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
- Количество лопаток – 4, 6, 8 или 10
Назначение и исполнения
- Общего назначения — без обозначения
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВКО.
Где применяется
- Вытяжная вентиляция производственных и складских зданий
- Общественные и спортивные объекты, торговые центры
- Сельскохозяйственные комплексы и теплицы
- Объекты, где нужен большой расход при малом сопротивлении сети
Как подобрать
- Расход определяйте по воздухообмену помещения, давление — по сопротивлению сети до вентилятора (для бесканальной установки — 50–100 Па)
- Номер вентилятора должен соответствовать стакану СМК/СМКУ и переходнику ПО-СМК
- Для отапливаемых зданий предусматривайте обратный клапан или утеплённый стакан СМКУ
- На кровлях с уклоном применяйте стакан СМКУ-Р под нужный угол
- Двигатель выбирайте с запасом 10–15 % от расчётной мощности
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКО-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
